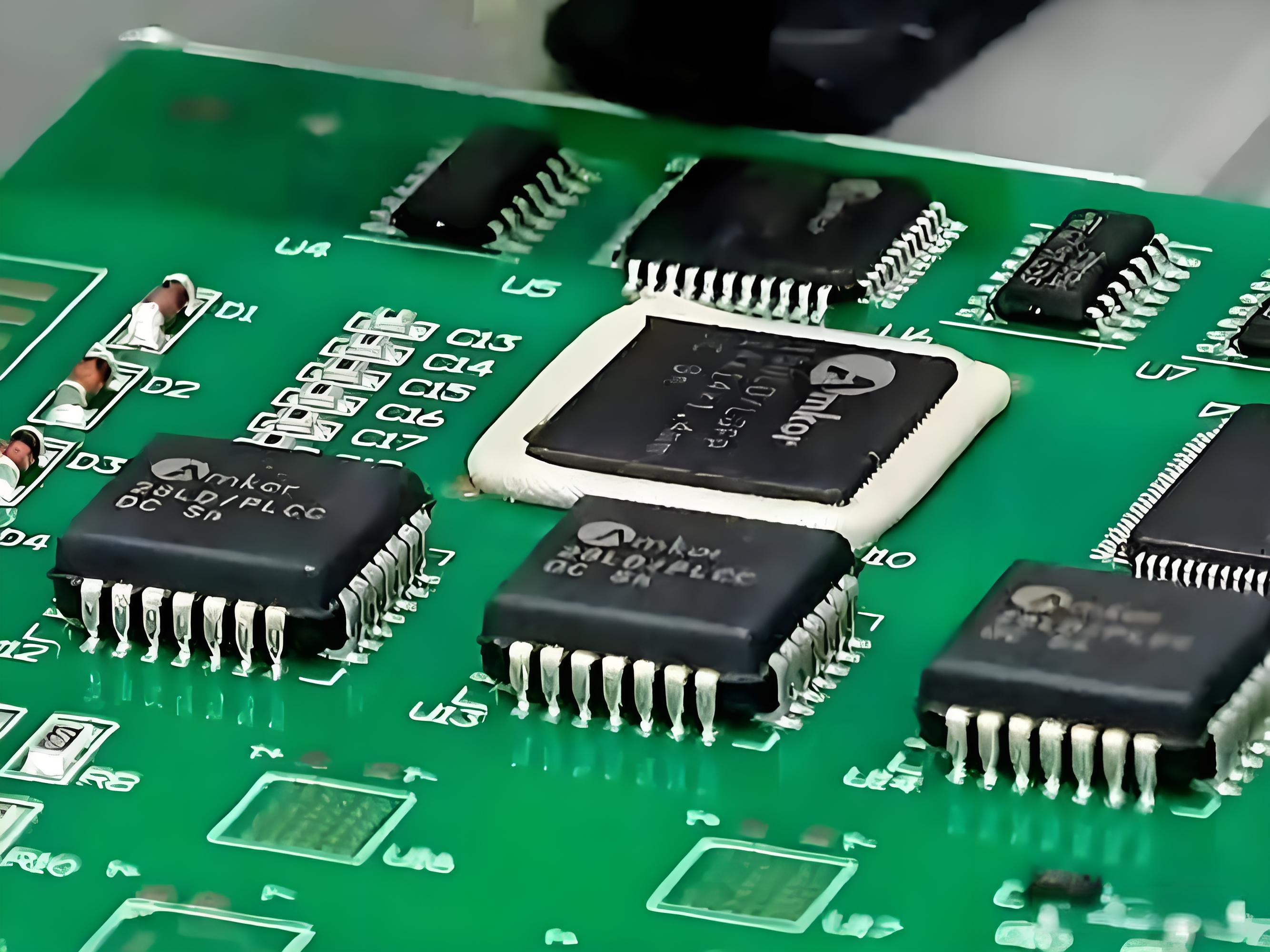

在半导体芯片封装领域,可靠性是核心诉求,胶水粘接在芯片封装中承担固定、散热、绝缘的作用,保障芯片稳定运行。而胶水附着力不足引发的分层、脱落等问题,导致良率降低,造成巨大成本损耗是长期困扰行业的痛点。


在实际应用中,导致粘接失效的原因错综复杂,但主要可归结为以下三点:


1. 纳米级污染物与氧化层形成粘接阻碍

芯片及基材在生产、转运、存储中,表面易残留纳米级污染物(如颗粒杂质、有机残留等),且会自然形成薄氧化层。这些物质附着在粘接界面形成致密“隔离层”,阻碍胶水与基材接触、破坏界面化学键,降低粘接稳定性,易出现脱胶、分层,影响芯片封装结构完整性。



2. 基材表面特性导致胶水铺展困难

芯片封装常用的硅、陶瓷等基材,表面能低、亲水性差,属于难润湿基材,导致胶水润湿角大、无法均匀铺展,易出现缩边、露底,进而减少粘接面积、降低粘接强度,且密封不佳,易受水汽、杂质侵入,影响芯片长期可靠性。



3. 传统湿法清洗无法适配高端封装需求

传统湿法清洗依靠化学试剂浸泡、喷淋去除污染物,存在明显局限:化学试剂易在芯片缝隙、引脚残留,影响后续封装;化学腐蚀和机械冲击还会损伤芯片精密结构,导致性能下降甚至失效。随着高端芯片封装向高精度、高可靠性发展,其已无法满足严苛要求,成为制约封装质量的关键瓶颈。




研洁等离子清洗机凭借独特的技术从分子层面精细化处理基材,可实现精细清洗、表面活化、增强粘接性等多重效果:



1. 精细清洗:高效除污,提升表面附着力

通过等离子体物理轰击与化学反应协同作用,精细化清洁芯片及基材表面,剥离纳米级污染物与氧化层,分解难除杂质,彻底清除粘接界面“隔离层”,提升胶水与基材的表面附着力,为稳定粘接奠定基础。



2. 表面活化:引入官能团,改善胶水润湿性

针对硅、陶瓷等难润湿基材,可高效活化表面,引入羟基等极性官能团,提升表面能、减小胶水润湿角,促进胶水均匀铺展,避免缩边露底,优化粘接效果与封装密封性。



3. 增强粘接性:干式除污,保障粘接稳定性

采用干式处理,无需化学试剂,可精准去除有机污染粒子,避免湿法清洗的残留与基材损伤,强化胶水与基材的化学键结合,提升粘接强度,保障芯片封装的粘接稳定性与可靠性。



研洁等离子清洗机以纳米级精准处理技术,有效提升芯片封装质量,针对性解决了封装过程中胶水附着力不足的问题,为半导体企业稳定提升产品品质与生产效率。设备全面适配先进封装工艺,通过干式无损伤清洗与表面活化,强化键合强度与粘接可靠性,筑牢芯片长期使用稳定性。研洁依托成熟工艺经验,为不同封装场景提供全方位定制化解决方案,助力企业优化制程、降低不良率,赋能半导体封装产业高质量发展。



结语

研洁品牌隶属于深圳市研成工业技术股份有限公司,主营产品:真空等离子清洗机、大气等离子清洗机、宽幅等离子清洗机、微波等离子清洗机、等离子去胶机、等离子刻蚀机。广泛应用于半导体、汽车制造、电子产品、6C数码通讯、新能源、医疗、塑胶印刷、光学器件、材料等领域。公司配备专属售后服务团队,7*24H快速响应客户个性化需求,解决生产痛点,为企业的生产提供强有力的保障。
